WB-12B 纸杯机
WB-12B中速纸杯机是一种多工位纸杯成型机，该机采用先上底的模式，热吹风加热，变频调速，自动注油，自动送纸，超声波焊接，伺服送底纸，生产速度高，每分钟可达110－120只，性价比要高于同类产品。
1、铝盘分度采用10工位开放式凸轮，分度角更小维，在同等速度的情况下传动更稳定，且维修和润滑比封闭式分割器更加方便简单，机器内传动部件空间大，易于操作、维修，可替代市面上老式中速机型。

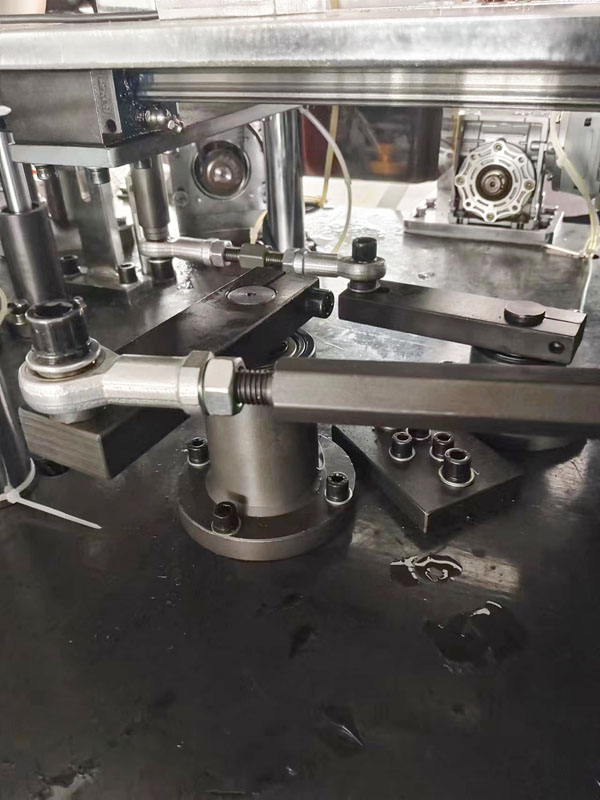

2、送纸方式采用旋转式结构，调节简单方便，如下简易图所示
3、整机传动采用齿轮传动系统，传动结构及润滑系统更加简单，速比稳定,噪声小，齿轮传动是纸杯机传动系统趋势。
4、WB-12B型中速纸杯成型机具有过杯检测、杯筒成型检测、故障自动停机报警。设备工艺流程如下：吸纸片→杯筒粘合→上杯底→上杯筒→热吹风1→热吹风2→折底→滚花→卷边→下杯→收料。
1、铝盘分度采用10工位开放式凸轮，分度角更小维，在同等速度的情况下传动更稳定，且维修和润滑比封闭式分割器更加方便简单，机器内传动部件空间大，易于操作、维修，可替代市面上老式中速机型。
2、送纸方式采用旋转式结构，调节简单方便，如下简易图所示
3、整机传动采用齿轮传动系统，传动结构及润滑系统更加简单，速比稳定,噪声小，齿轮传动是纸杯机传动系统趋势。
4、WB-12B型中速纸杯成型机具有过杯检测、杯筒成型检测、故障自动停机报警。设备工艺流程如下：吸纸片→杯筒粘合→上杯底→上杯筒→热吹风1→热吹风2→折底→滚花→卷边→下杯→收料。
| 纸杯机配置参数 | |||
| 机型 | 12B型纸杯成型机 |  |
|
| 重量 | 2400KG | ||
| 装箱规格 | 机器：2300x1200x1800 | ||
| 电气规格 | 三相380V，8KW | ||
| 气源规格 | 0.5-0.8MPa，0.4立方/min | ||
| 产能 | 110－120只/分钟 | ||
| 纸张规格 | 单、双PE纸 | ||
| 纸张克重 | 150-350g/㎡ | ||
| 纸杯规格 | (A)φ35-95mm | ||
| (B)35-120mm | |||
| (c)4-10mm | |||
| 电气配置 | 超声波 | 温州常荣 | |
| 变频器 | 汇川 | ||
| PLC | 汇川 | ||
| 触膜屏 | 汇川 | ||
| 空开、交流接触器 | 正泰电器 | ||
| 中间继电器 | |||
| 光电开关 | 感士光电 | ||
| 主电机 | 天力电机 | ||
| 气缸 | 亚德客 | ||
| 机械配置 | 传动轴 | 40Cr调质 | |
| 直线光轴 | 进口硬轴 | ||
| 圆柱凸轮 | 诸城华弘 | ||
| 刀模模具/滚花 | Cr12淬火/40Cr氮化 | ||
| 凸轮 | 数控加工 | ||
| 转盘 | 铝合金 | ||
